1，概述

ENT100系列電渦流傳感器采用了新材料和新工藝，其精度、溫度穩定性、線性和頻率響應等技術指標均優于早期產品。同時滿足美國石油學會（API）為同類產品制定的670標準（第四版）。

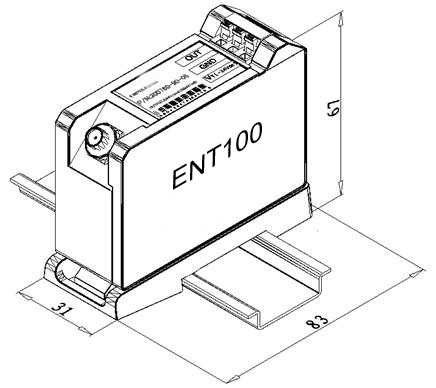

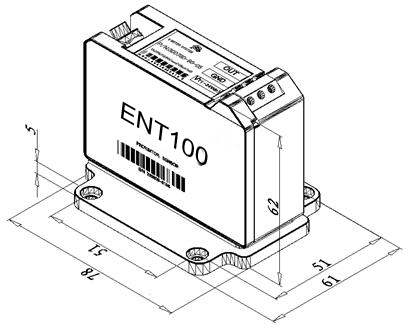

為滿足各種測量方案的需要，我們提供了多種規格的電渦流傳感器，如按探頭規格（直徑）區分則可分為ENT100Φ5ｍｍ、ENT100Φ8ｍｍ、ENT100Φ11ｍｍ、ENT100Φ18ｍｍ、ENT100Φ25ｍｍ三種規格，如果按系統電纜總長（探頭電纜長度＋延伸電纜長度）區分則可分為5ｍ和9ｍ兩種類型，并提供DIN軌道安裝或底板螺釘安裝。

2，系統組成

ENT100系列電渦流傳感器由ENT100探頭、ENT100延伸電纜、ENT100前置器三部份組成。

ENT100探頭

探頭由電感、保護罩、不銹鋼殼體、高頻電纜、高頻接頭等組成，根據不同的測量范圍，可以選用不同直徑規格（如：Φ5ｍｍ、Φ8ｍｍ、Φ11ｍｍ、Φ18ｍｍ、Φ25ｍｍ）的探頭；根據不同的安裝要求，可以選用不同安裝方式（如：正裝、反裝、無螺紋）和1ｍ或0.5ｍ電纜長度的探頭；

ENT100延伸電纜

延伸電纜的兩端都安裝有SMA自鎖插頭，其中一頭配備了防油保護套，專用于保護自鎖插頭不受油污介質污染，以提高系統可靠性。延伸電纜長度可分為4ｍ、4.5ｍ、8ｍ、8.5ｍ四種。

ENT100前置器

前置器是系統的核心部分，它包括了整個傳感器系統的振蕩、線性檢波、濾波、線性補償、放大等電路，與延伸電纜、探頭一起構成各種規格的ENT1000系列電渦流傳感器。拫據配用探頭的直徑規格，ENT1000前置器分為Φ5ｍｍ、Φ8ｍｍ、Φ11ｍｍ、Φ18ｍｍ、Φ25ｍｍ三種規格，根據系統電纜總長（探頭電纜長度＋延伸電纜長度）ENT1000前置器分為5ｍ、9ｍ二種類型。

3，主要技術參數

機械性能

■ 探頭材質：聚苯硫醚（PPS）

■ 殼體材質：1Cr18Ni9Ti

■ 電纜材質：同軸屏蔽外包FEP外皮

■ 連接器材質：黃銅或鈹青銅鍍金

■ 前置器材質：ADC12

■ 鎧裝材質：高彈性AISI302SST不銹鋼帶，包附FEP外皮

■ 探頭抗拉強度：保護罩到殼體之間最大30千克，保護罩到連接器最大20千克

■ 電纜最小彎曲半徑：25.4mm

■ 鎧裝電纜最小彎曲半徑：30mm

4，訂貨指南

選型步驟：

1、根據需要測量的范圍參照傳感器線性量程選擇探頭規格（Φ5ｍｍ、Φ8ｍｍ、Φ11ｍｍ、Φ18ｍｍ、Φ25mm）,再按照現場機械安裝的空間和結構確定探頭類型（如：正裝、反裝、無螺紋）與尺寸，然后選擇探頭電纜長度（1m、0.5m）。

2、根據現場測量點到前置器安裝點的距離確定系統電纜總長(5m、9m)。再選擇與探頭電纜長度（1m、0.5m）配套的延伸電纜長度（4ｍ、4.5ｍ、8ｍ、8.5ｍ）。

3、根據系統電纜總長（5ｍ、9ｍ）和探頭規格（Φ5ｍｍ、Φ8ｍｍ、Φ11ｍｍ、Φ18ｍｍ、Φ25mm）確定前置器的類型。

4、根據現場環境確定傳感器是否需要防爆認證。

為方便用戶選型,訂貨代號即是產品型號，詳細選型資料來電咨詢。
